Equipamento de teste de compressão semiautomático
PADRÃO: ASTM C39, ISO EN 7500, 12390-4, GOST 10180-2012
LT-C0255 Máquina de teste de compressão semiautomática 1500 kN, EN
LT-C0260 Máquina semiautomática de teste de compressão ASTM 1500kN
Máquina semiautomática de teste de compressão 2000kN LT-C0265, EN
LT-C0275 Máquina semiautomática de teste de compressão ASTM 2000kN
Máquina de teste de compressão semiautomática LT-C0365 3000kN, EN
Máquina semiautomática de testes de compressão LT-C0375 3000kN ASTM
LT-C0200/1 Quadro de reação 2000 kN, parede soldada, EN
LT-C0210/1 Quadro de reação 2000 kN, parede soldada, ASTM
LT-C0300/1 Quadro de reação 3000 kN, parede soldada, EN
LT-C0310/1 Quadro de reação 3000 kN, parede soldada, ASTM
LT-C0325 Unidade de energia hidráulica semiautomática (motorizada) e unidade de leitura digital LPI alimentada por bateria
LT-C0326 Unidade de energia hidráulica semiautomática (motorizada)
Leitor digital operado por bateria LT-C0327 LPI
LT-C0228 Sensor de pressão de alta precisão
LT-C0235 Espaçadores de distância ø20,5x2,5 cm
LT-C0236 Espaçadores de distância ø20,5x5 cm
LT-C0237 Espaçadores ø20,5x8 cm
LT-C0214Lajes de blocos com guias montadas
DESCRIÇÃO:

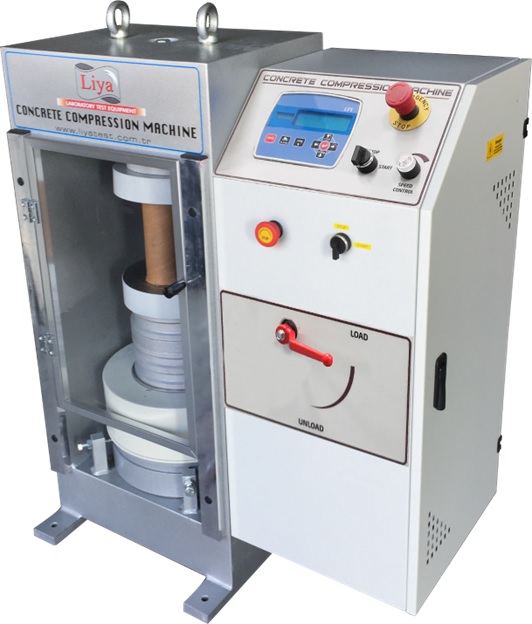

As prensas de teste de concreto semiautomáticas (motorizadas) de 600kN, 1500kN, 2000kN e 3000kN da Liya Test são projetadas para testes de resistência confiáveis e consistentes de uma ampla variedade de amostras. O dispositivo é fabricado de acordo com todos os padrões EN, ASTM e BS listados acima, bem como com os regulamentos CE para segurança e saúde do operador.
Os testes de compressão determinam o comportamento dos materiais sob cargas destrutivas. A amostra é comprimida e a deformação é registrada sob diversas cargas.
As prensas de teste são fornecidas como padrão com placas de pressão de acordo com as normas EN. Ao utilizar placas apropriadas, o dispositivo também atende à ASTM C39
Prensas de teste como padrão ( de acordo com os padrõesEN) consiste em:
- Carregando quadro
-Unidade de energia hidráulica semiautomática
- Unidade de leitura digital
-Espaços Ø 205×25 mm, Ø 205×50 mm e Ø 205×80 mm
-Placa superior ((com montagem de bola )ø300 mm.
-Placa inferior ø300 mm
- Conjunto de cilindro de carga e interruptor de limite para segurança
- Portas de segurança dianteiras e traseiras para segurança.
Prensagens de teste como padrão ( de acordo com os padrõesASTM) consistem em:
- Carregando quadro
-Unidade de energia hidráulica semiautomática
- Unidade de leitura digital
-Espaços Ø 165×80 mm, Ø 165×50 mm e 2 unid. Ø 165×25mm,
-Placa superior (com junta esférica) Ø165 mm,
-Placa inferior Ø165 mm,
- Conjunto de cilindro de carga e interruptor de limite para segurança
- Portas de segurança dianteiras e traseiras para segurança
Estrutura de suporte de concreto em compressão
Quadros de carga para cargas de 2.000 kN e 3.000 kN são os modelos mais populares e acessíveis de quadros soldados.
O quadro de reação fornece a estabilidade necessária para produzir resultados de testes precisos e repetíveis ao longo de muitos anos de uso. A unidade de potência hidráulica e as unidades de controle e leitura da máquina estão localizadas no lado direito do quadro de reação para fácil acesso, maior produtividade e segurança operacional.
Lajes superiores/lajes inferiores:
Placa superior (com junta esférica) Ø 30 x 5 cm e placa inferior Ø 30 x 5 cm.
As placas de pressão inferior e superior rotativas permitem testar uma ampla variedade de cilindros, cubos ou amostras semelhantes.
-Feito de aço de alta qualidade, endurecido e liso.
• O valor da rugosidade da textura superficial das placas auxiliares é ≤ 3,2 µm.
• A placa superior Ø 165 mm, Ø 216 mm e Ø 300 mm (com junta esférica) e a placa inferior possuem anéis de centragem nas placas inferiores para a correta centralização de amostras cúbicas de tamanhos 100 mm e 150 mm, amostras cilíndricas de 100 mm e 150 mm de diâmetro.
•A placa superior de 300 mm de diâmetro (com conjunto esférico) e a placa inferior possuem um dispositivo para centralizar a amostra na placa inferior em um cubo padrão de 150 mm e um cilindro de 150 mm de diâmetro.
PLACAS DE BLOCO MÓVEIS (DESLIZANTES)
PADRÕES:EN 772-1, 12390-4.
Lajes de blocos móveis (deslizantes) são instaladas em prensas para testar blocos e tijolos de concreto, briquetes, blocos de pedra-pomes, etc. Está instalado para testar outros materiais de construção. Graças ao sistema deslizante, as placas de bloco móveis podem ser facilmente movimentadas sem a necessidade de desmontar outras placas de pressão. As placas de bloco móveis (deslizantes) devem ser montadas na fábrica.
Ao utilizar lajes de blocos móveis (deslizantes), deve-se levar em consideração que a folga vertical diminuirá em 50 mm. O dispositivo de elevação da placa de bloco móvel (deslizante) é usado para adicionar e remover peças intermediárias entre o pistão e a placa inferior. , enquanto posiciona facilmente a placa inferior e ajusta a folga vertical.
Características técnicas:
|
Código do produto
|
LT-C0215
|
LT-C0216
|
LT-C0217
|
LT-C0218
|
LT-C0219
|
|
Nome do produto
|
PLANCA DE CARGA SUPERIOR (COM BOLA) E PLACA DE CARGA INFERIOR
|
|
Padrões
|
ASTM C39
|
ASTM C39
|
EN 12390-4
ASTM C39
|
EN 12390-4
|
EN 772-1
|
|
Dimensões (cm)
|
Ø10,5
|
Ø16,5
|
Ø21.6
|
Ø30
|
31x51x5
|
|
Amostras
|
Ø2”,3”, 4”
Cilindro
|
Ø4”, 6” cilindros, cubos de 100 mm
|
Ø6” cilindros, cubos 100, 150 mm
|
Ø100, 150, 160cilindros mm, cubos de 10,15,20 cm
|
Blocos de até 31x51 cm
|
|
Dureza (não inferior a)
|
≥55 HRC
|
≥55HRC
|
≥55HRC
|
≥55HRC
|
≥55HRC
|
ESPAÇADORES:
Espaçadores são usados para reduzir o espaço vertical entre as placas superior e inferior.
Conjunto do cilindro de carga e interruptor de limite:
Todas as armações possuem uma única haste de pistão de ação ascendente. O diâmetro do pistão varia dependendo da potência.
O curso máximo da haste é de 50 mm, um interruptor de limite é instalado para evitar o movimento da haste, o que leva ao corte de energia da bomba por questões de segurança.
Ao final do processo de teste, para iniciar um novo teste, o pistão retorna à posição padrão.
O sensor de pressão é usado para medir a carga.
Há uma vedação coaxial de PTFE de baixo atrito entre o cilindro e o pistão montado no cilindro.
UNIDADE HIDRÁULICA SEMI-AUTOMÁTICA (MOTORIZADA) E UNIDADE DE LEITURA DIGITAL
Unidade hidráulica semiautomática (motorizada)
A unidade hidráulica semiautomática (motorizada) da unidade está localizada no lado direito do corpo de carga para facilitar o acesso, aumentar a eficiência e a segurança.
A unidade de energia hidráulica semiautomática (motorizada) do dispositivo está equipada com uma bomba de dois estágios.
Controlado por uma leitura digital, é projetado para fornecer um fornecimento controlado de óleo ao pistão para garantir a pressão necessária no alojamento de carga.
Uma bomba de carregamento rápido e uma válvula de segurança (válvula de pressão máxima) para evitar sobrecarga estão incluídas como padrão.
A pressão máxima de operação do sistema é de 420 bar.
Bomba de dois estágios:
A bomba de dois estágios consiste em 2 grupos:
1. Bomba de engrenagem de baixa pressão
2. Bomba de pistão radial de alta pressão
A bomba de engrenagem de baixa pressão e alto fluxo é usada para pré-carga rápida.
Uma bomba de pistão radial de alta pressão fornece o óleo de alta pressão necessário para o teste.
A bomba de dois estágios usa uma bomba de engrenagem de alto fluxo e baixa pressão para a abordagem rápida, enquanto a bomba de longa duração, fluxo variável, baixo fluxo e alta pressão é usada para testes. O dispositivo de aproximação rápida reduz o intervalo de tempo desde o início do pistão até o momento em que a placa superior entra em contato com a amostra. Esse excelente recurso ajuda a economizar muito tempo ao testar um grande número de amostras.
MOTOR
Um motor que aciona as bombas duplas em um motor de corrente alternada.
Bloqueio de distribuição
O bloco de distribuição é usado para controlar a direção do fluxo de óleo fornecido pela bomba de dois estágios
No bloco de distribuição são instaladas as seguintes peças: Válvula de segurança (válvula de pressão máxima), sensor e válvula limitadora de pressão.
Sensor de pressão de alta precisão
A linha LIYA de máquinas semiautomáticas e automáticas pode ser complementada com um sensor de pressão adicional de alta precisão de classe de calibração especial 1, a partir de 1% de toda a faixa.
Estas características únicas permitem que as máquinas sejam utilizadas para uma ampla gama de aplicações, incluindo chá:
*teste de concreto sob compressão em idade precoce (2-3 dias)
*teste de resistência à compressão de argamassa (cimento) usando equipamento de teste de pressão apropriado
* testando a resistência à compressão do núcleo (pequeno diâmetro).
TANQUE DE ÓLEO:
O tanque de óleo contém óleo suficiente para encher o sistema hidráulico e acionar o pistão durante o experimento.
O nível e a temperatura do óleo são visíveis no indicador localizado acima do tanque de óleo.
A capacidade do tanque é de 15 litros. Deve ser usado óleo de motor hidráulico nº 46.
Unidade de leitura digital:
A unidade de leitura digital é projetado para uso com extensômetros ou sensores de pressão para testes em uma variedade de materiais.
O valor de pico e as alterações de carga durante o teste podem ser monitorados na tela.
• Função de retenção de pico
• Fácil redefinição de pré-carregamento
• 5 dígitos
* Calibração multiponto
PRECAUÇÕES:
Válvulas de pressão máxima para evitar sobrecarga
* Interruptor limite que limita a distância que o pistão pode se mover
• Botão de parada de emergência
• Portas de segurança dianteiras e traseiras para segurança.
CARACTERÍSTICAS TÉCNICAS:
|
Código do produto
|
Nome
|
Dimensões (cm)
|
Peso (kg)
|
Источник питания
|
|
LT-C0265
|
Полуавтоматическая машина para испытания на сжатие 2000 кН, EN
|
43x92x100
|
870
|
220 В, 50-60 Гц, 1 фаза
|
|
LT-C0275
|
Полуавтоматическая машина para испытания на сжатие 2000 кН, ASTM
|
43x92x100
|
770
|
220 В, 50-60 Гц, 1 фаза
|
|
LT-C0365
|
Полуавтоматическая машина для испытания на сжатие 3000 кН, EN
|
54х102х105
|
1220
|
220 В, 50-60 Гц, 1 фаза
|
|
LT-C0375
|
Полуавтоматическая машина для испытания на сжатие 3000 кН, ASTM
|
54х102х105
|
1220
|
220 В, 50-60 Гц, 1 фаза
|
|
LT-C0200/1
|
Силовая рама 2000 кН, сварная стенка, EN
|
43x50x100
|
800
|
–
|
|
LT-C0210/1
|
Силовая рама 2000 кН, сварная стенка, ASTM
|
43x50x100
|
700
|
–
|
|
LT-C0300/1
|
Силовая рама 3000 кН, сварная стенка, EN
|
54x60x105
|
1150
|
–
|
|
LT-C0310/1
|
Силовая рама 3000 кН, сварная стенка, ASTM
|
54x60x105
|
1050
|
–
|
|
LT-C0325
|
Полуавтоматический (моторизованный) Гидравлический блок питания и цифровой считыватель LPI на Bateria
|
30x42x85
|
70
|
220 В, 50-60 Гц, 1 фаза
|
|
LT-C0326
|
Полуавтоматический (моторизованный) Гидравлический блок питания
|
30x42x85
|
70
|
220В, 50-60 Гц, 1 фаза
|
|
LT-C0327
|
Цифровой считыватель LPI на батарейках
|
15х21х7
|
70
|
100-240 В, 50-60 Гц, 1 ч/ч,
2 батарейки типа АА по 1,5 В / Выходной адаптер постоянного тока напряжением 2,5-5,0 В
|
|
LT-C0228
|
Высокоточный датчик давления
|
–
|
–
|
–
|
|
LT-C0235
|
Дистанционная распорка
|
Ø20x2,5
|
–
|
–
|
|
LT-C0236
|
Дистанционная распорка
|
Ø20x5
|
–
|
–
|
|
LT-C0237
|
Дистационная распорка
|
Ø20x8
|
–
|
–
|
|
LT-C0214
|
Подвижные блочные испытательные пластины
|
51x31x50
|
175
|
|
